MSFPM-610

攜帶型電⼒線異常測試設備

攜帶型電⼒線異常測試設備
MSFPM-610

MSFPM-610，全國⾸創，既是智慧電表也是電⼒線異常測試儀。電⼒線異常檢測、跳火偵測、電⼒線老化⻑期監控和設備老化預測。

產品特色

快速檢測 -快速完成後 15 分鐘即可判定電⼒線是否異常。
主要特⾊-電⼒線異常檢測，跳火偵測。
⻑期監測-電⼒線老化⻑期監控，設備老化預測。
架設容易-使⽤開⼝CT量測電流，兩端以無線通訊連結，簡化安裝程序。

產品功能及規格

MSFPM-610 攜帶型電⼒線異常測試設備主機顯示範圍及解析度

項目	顯示範圍	告警值或精確度(F.S值60 Hz)
長期預防監測: 火災預防指標	0 – 100 %	70%警報輸出，100% 斷電接點輸出 (相當於65 ℃警報 / 85 ℃斷電)
短期預防監測: 跳火指標	0 – 100 %	100% 斷電接點輸出 (相當於10秒內跳火三次的特徵)
電壓	0－500 K	±0.1 %
電流	0－5000 A	±0.1 %
功率	0 – 4000 MW	±0.2 %
度數	0 – 999999.9 KWH	±0.5%

MSFPM-610 攜帶型電⼒線異常測試設備主機規格

項目	規格
顯示器規格	4.3吋 TFT 彩色液晶顯示器，解析度480×272 附帶觸控功能。
通訊界面	1. RS-485/Modbus RTU 提供上位監控使用。 2. 電力線載波界面傳送負載端電力數據用。
資料更新率	0.7秒(最快)
接點輸出	第一段DO1:警告輸出，第二段DO2:斷電控制接點容量：5A 250VAC
工作電源及消耗電力	100~277 VAC ±10% (45~65 Hz)；8.5 VA(max.)
輸入電壓，電流	0 ~ 480 V，0~5 A AC
操作環境	溫度0～50℃ / 濕度 0～90% 。
尺寸	144（W）X 144（H）X 105（D）mm
開孔尺寸	138 x 138 mm

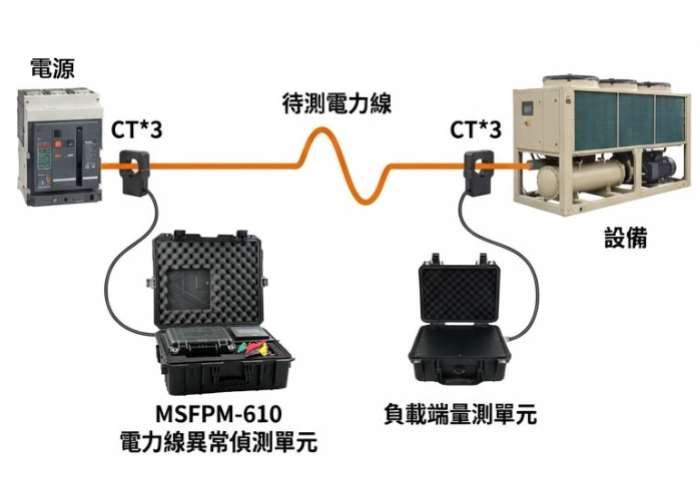

系統架構

MSFPM-610
